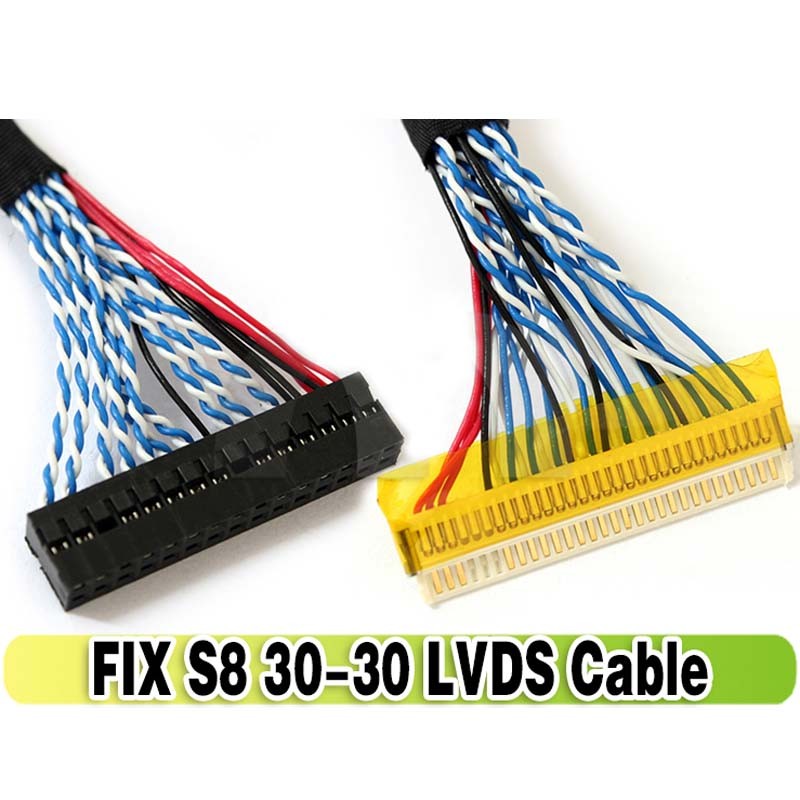

LVDS Cable FIX-30P-S8 1.0mm Pitch 30-Pins Dual 8-bit for LCD Controller to Panel

LVDS Cable FIX-30P-S8 1.0mm Pitch 30-Pins Dual 8-bit for LCD Controller to Panel

LVDS Cable FIX-30P-S8 1.0mm Pitch 30-Pins Dual 8-bit for LCD Controller to Panel

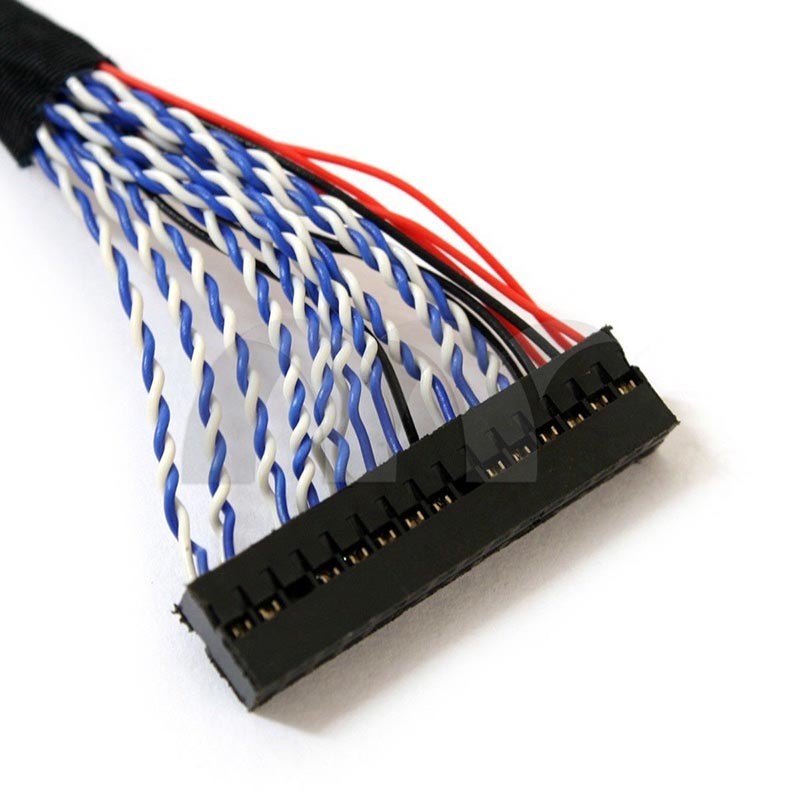

(2x15pin/2.0) the black connector pin sequence:


Pin no

Symbol

Function

Pin no

Symbol

Function

1

LCD-VDD

Power for Panel

16

RXOC+

LVDS ODD Clock + Signal

2

LCD-VDD

Power for Panel

17

RXO3-

LVDS ODD 3 - Signal

3

LCD-VDD

Power for Panel

18

RXO3+

LVDS ODD 3 + Signal

4

GND

Ground

19

RXE0-

LVDS EVEN 0 - Signal

5

GND

Ground

20

RXE0+

LVDS EVEN 0 + Signal

6

GND

Ground

21

RXE1-

LVDS EVEN 1 - Signal

7

RXO0-

LVDS ODD 0 - Signal

22

RXE1+

LVDS EVEN 1 + Signal

8

RXO0+

LVDS ODD 0 + Signal

23

RXE2-

LVDS EVEN 2 - Signal

9

RXO1-

LVDS ODD 1 - Signal

24

RXE2+

LVDS EVEN 2 + Signal

10

RXO1+

LVDS ODD 1 + Signal

25

GND

Ground

11

RXO2-

LVDS ODD 2 - Signal

26

GND

Ground

12

RXO2+

LVDS ODD 2 + Signal

27

RXEC-

LVDS EVEN Clock - Signal

13

GND

Ground

28

RXEC+

LVDS EVEN Clock + Signal

14

GND

Ground

29

RXE3-

LVDS EVEN 3 - Signal

15

RXOC-

LVDS ODD Clock - Signal

30

RXE3+

LVDS EVEN 3 + Signal

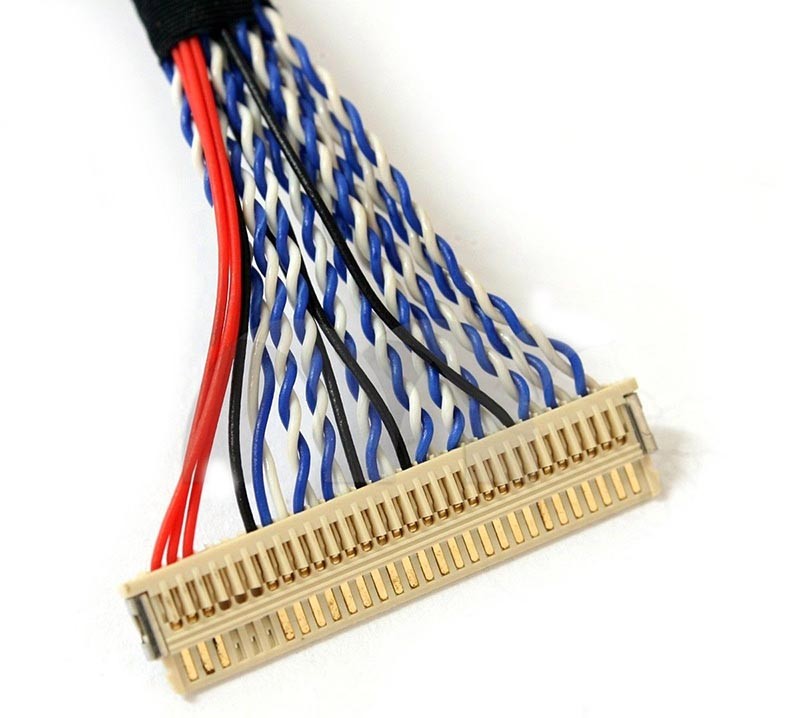

30pin connector pin sequence (the connector to LCD LVDS interface):

PIN #

SIGNAL NAME

DESCRIPTION

1

VCC

Negative LVDS differential data input (Odd data)

2

VCC

Positive LVDS differential data input (Odd data)

3

VCC

Negative LVDS differential data input (Odd data)

4

NC

Positive LVDS differential data input (Odd data)

5

NC

Negative LVDS differential data input (Odd data, H-Sync,V-Sync,DSPTMG)

6

NC

Positive LVDS differential data input (Odd data, H-Sync,V-Sync,DSPTMG)

7

GND

Ground

8

RxOIN0-

Negative LVDS differential clock input (Odd clock)

9

RxOIN0+

Positive LVDS differential clock input (Odd clock)

10

RxOIN1-

Negative LVDS differential data input (Odd data)

11

RxOIN1+

Positive LVDS differential data input (Odd data)

12

RxOIN2-

Negative LVDS differential data input (Even data)

13

RxOIN2+

Positive LVDS differential data input (Even data)

14

GND

Ground

15

CLK-

Negative LVDS differential data input (Even data)

16

CLK+

Positive LVDS differential data input (Even data)

17

GND

Ground

18

RxOIN3-

Negative LVDS differential data input (Even data)

19

RxOIN3+

Positive LVDS differential data input (Even data)

20

RB0-

Negative LVDS differential clock input (Even clock)

21

RB0+

Positive LVDS differential clock input (Even clock)

22

RB1-

Negative LVDS differential data input (Even data)

23

RB1+

Positive LVDS differential data input (Even data)

24

GND

Ground

25

RB2-

Ground

26

RB2+

No Connection

27

CLK2-

Ground

28

CLK2+

Power Supply

29

RB3-

Power Supply

30

RB3+

Power Supply


  • Length: about 26cm

  • Pins: 30 pin to 30 pin

  • Wiring: 10 pairs of blue&white cables (for signaling connection); Black wires stand for “Ground” and red wires stand for “Power”

  • FIX-30Pin-S8 LVDS cable x1
