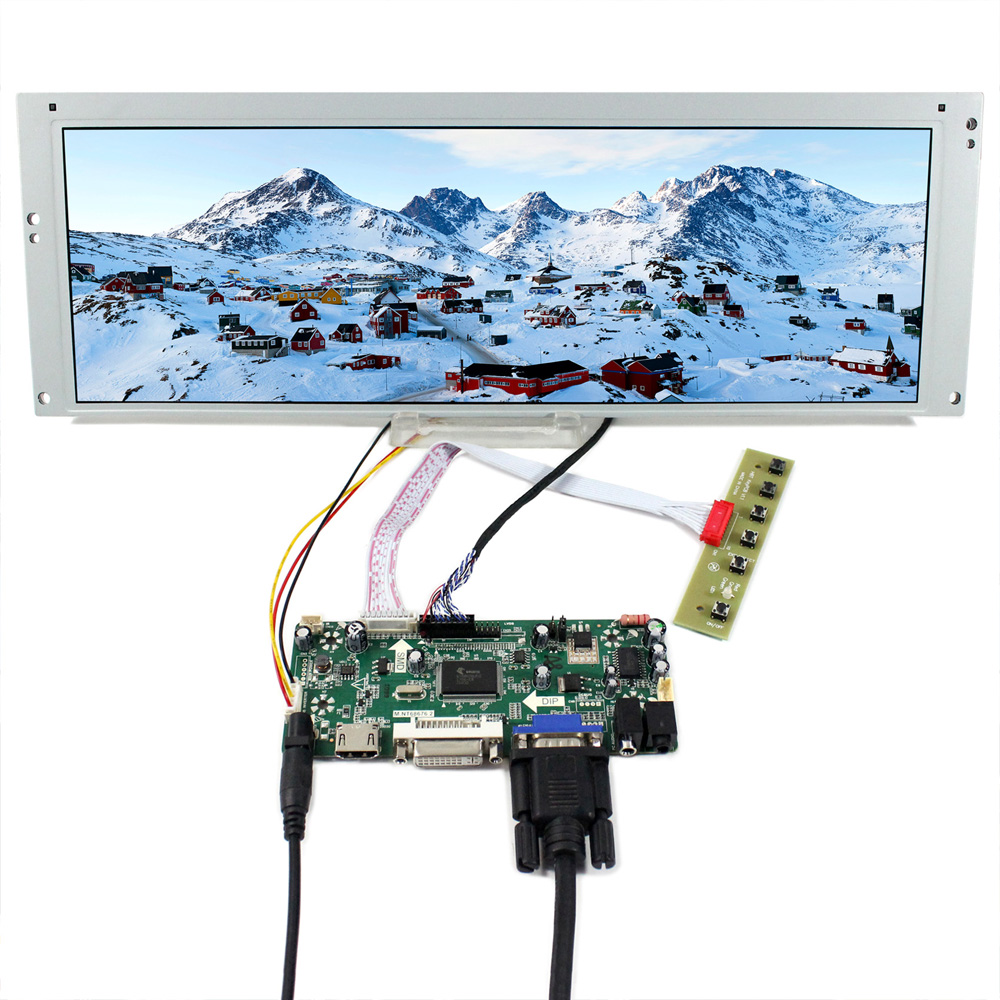

Home >> Products >> LCD Controller Board KitsHDMI VGA DVI LCD Controller Board with 14.9inch 1280x390 20pin 2CCFL Backlight LCD panel
M.NT68676.2A+LTA149B780F
Description:

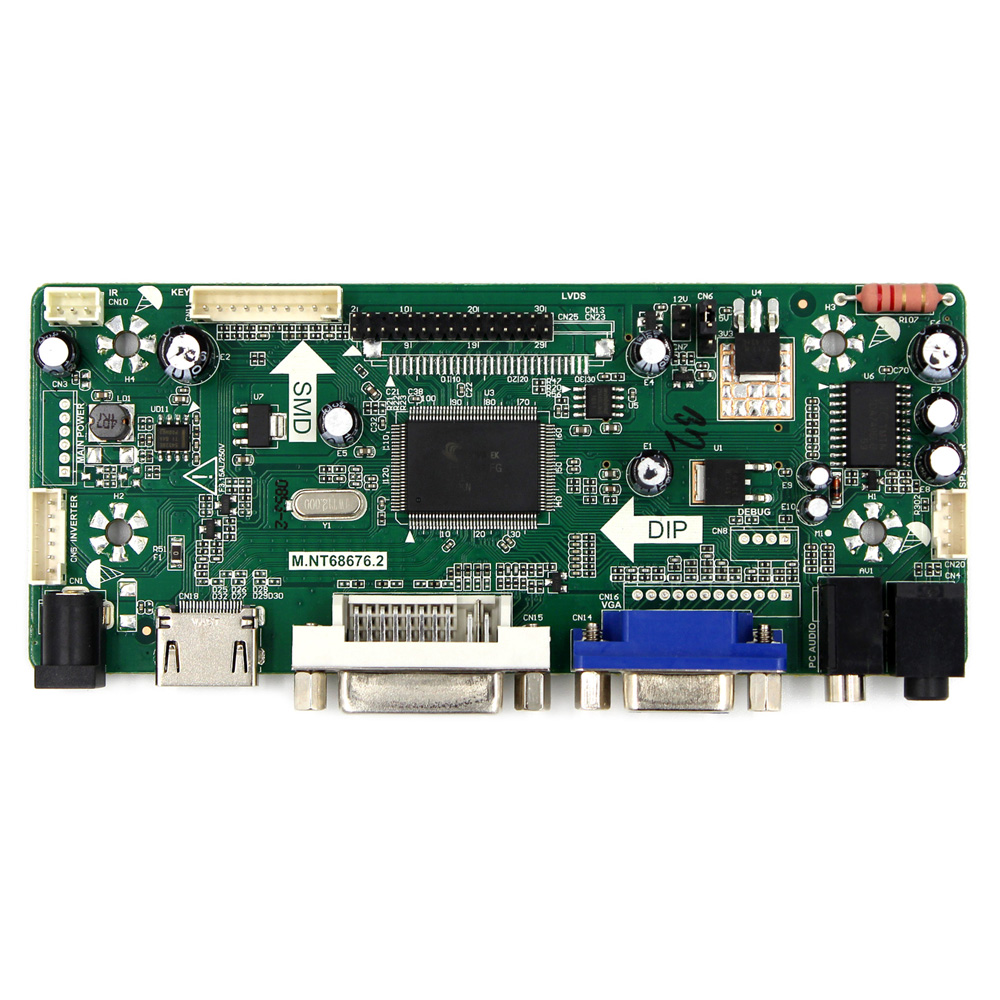

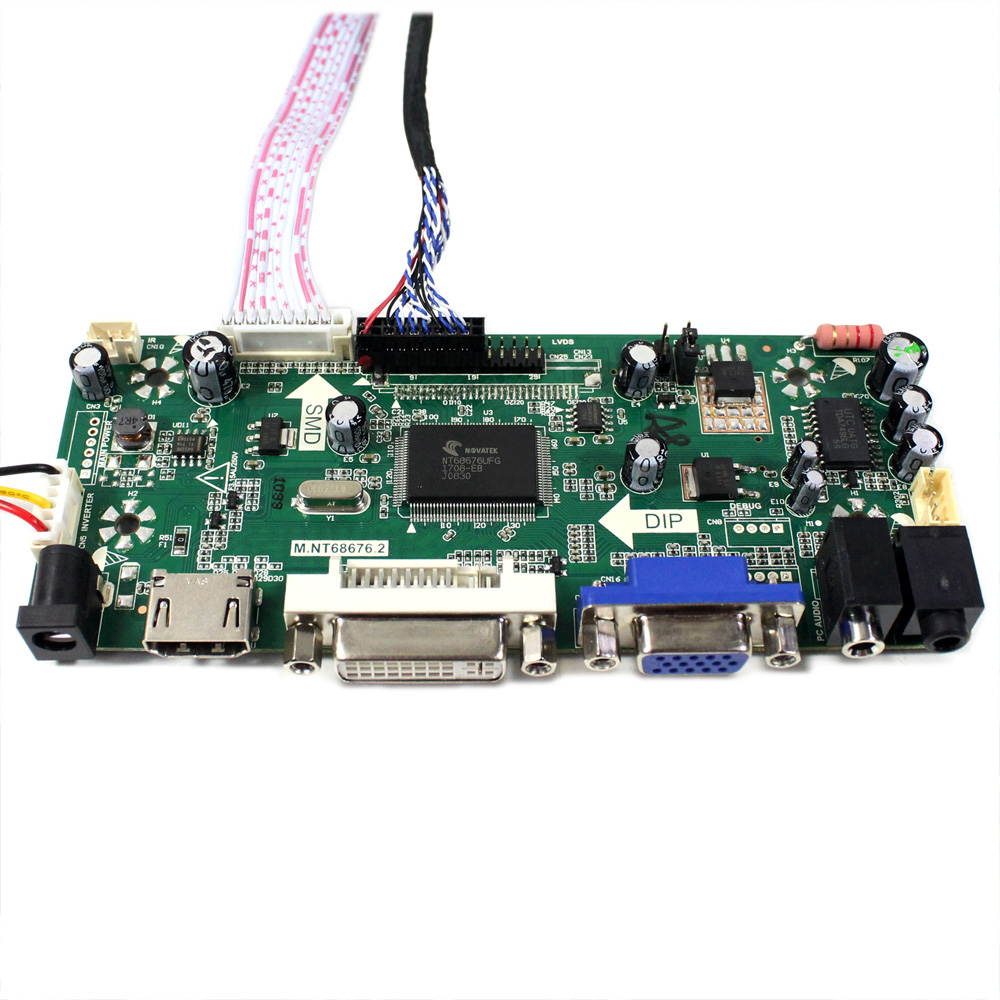

HDMI VGA DVI AUDIO input LCD Controller Board M.NT68676.2A:
M.NT68676.2A is a monitor control board, It can support LED/LCD panels which resolution is up to 2048×1152
Size: 139mm(L)*58mm(W)*17mm(H)
Input Power Adapter: 12Vdc More than 2A
OSD LANGUAGE: English, French, German, Italian, Spanish, Japanese, Korean (optional) And So On
KEY FUNCTION: POWER,MENU,VOL+,VOL-,ADJUST/EXIT
Operation temperature: 0~40°C.
Standby Power Consumption < 0.5W(Board Only)
GENERAL PRECAUTIONS:
Don’t wire in the board to power supply before panel is correctly connected
14.9inch LCD Screen 1280x390 LCD Panel LTA149B780F :
Display Mode:TN, Normally White, Transmissive
Panel Type:a-Si TFT-LCD , LCM
Resolution: 1280(RGB)×390
Outline Size: 407.5(W)×136(H) ×14/20.5(D) mm
Display Area: 360.94 (W)×109.98 (H) mm
Backlight type: WLED
Brightness: 400 cd/m² (Typ.)
Contrast Ratio: 500:1 (Typ.) (TM)
Viewing Angle: 80/80/45/75 (Typ.)(CR≥10)
Signal Interface: LVDS (1 ch, 6-bit),20 pins , Connector
Operating Temperature:-10 ~ 65 °C

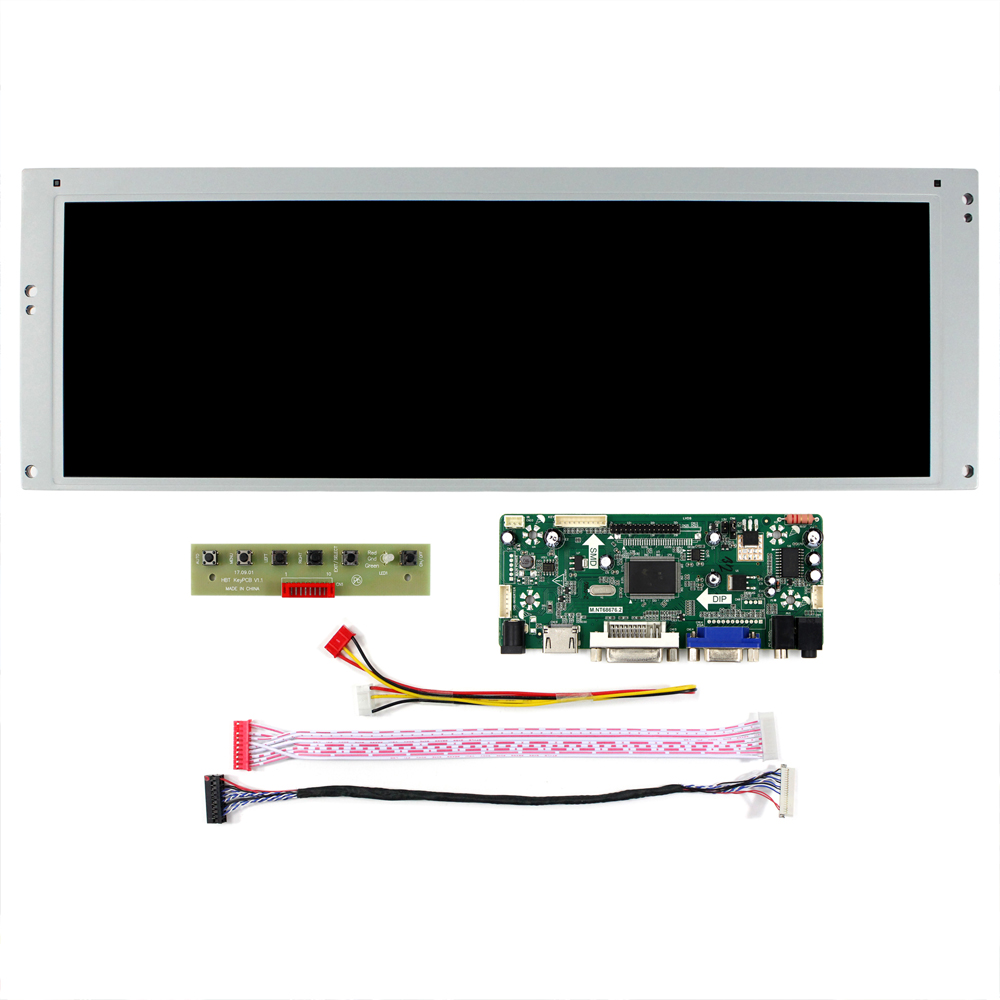

Packing list :
1× HDMI DVI VGA AUDIO LCD Controller board M.NT68676.2A
1× Keyboard with Wire(Keyboard only ON/OFF available. Others no use for the LCD)
1× 20pin LVDS Cable
